柴油发电机组配气机构的结构与工作过程

[文章来源：天辰] [发布日期：2017-06-10] [浏览次数：]

柴油机气门机构由气门组（气门、气门导管、气门座及气门弹簧等）和气门传动组（推杆、摇臂、凸轮轴和正时齿轮等）组成。进排气系统由空气滤清器、进气管、排气管和消声器等组成。

组配气机构的结构形式较多，按照气门相对于气缸的位置不同可分为两种：气门布置在气缸侧面的称为侧置式气门配气机构，气门布置在气缸顶部的称为顶置式气门配气机构。采用侧置式气门配气机构布置的燃烧室横向面积大，结构不紧凑，而高度又受气流和气门运动的限制不能太小，所以当压缩比大于7.5时，燃烧室就难布置。对于柴油机，由于压缩比不能太低，所以广泛采用顶置式气门配气机构。按凸轮轴的布置位置可分为上置凸轮轴式、中置凸轮轴式和下置凸轮轴式；按曲轴与凸轮之间的传动方式可分为齿轮传动式和链条传动方式；按每缸的气门数目可分为二气门、三气门、四气门和五气门机构。下面介绍柴油发电机组常用的顶置式气门、下置凸轮轴、齿轮传动式、二气门的配气机构。

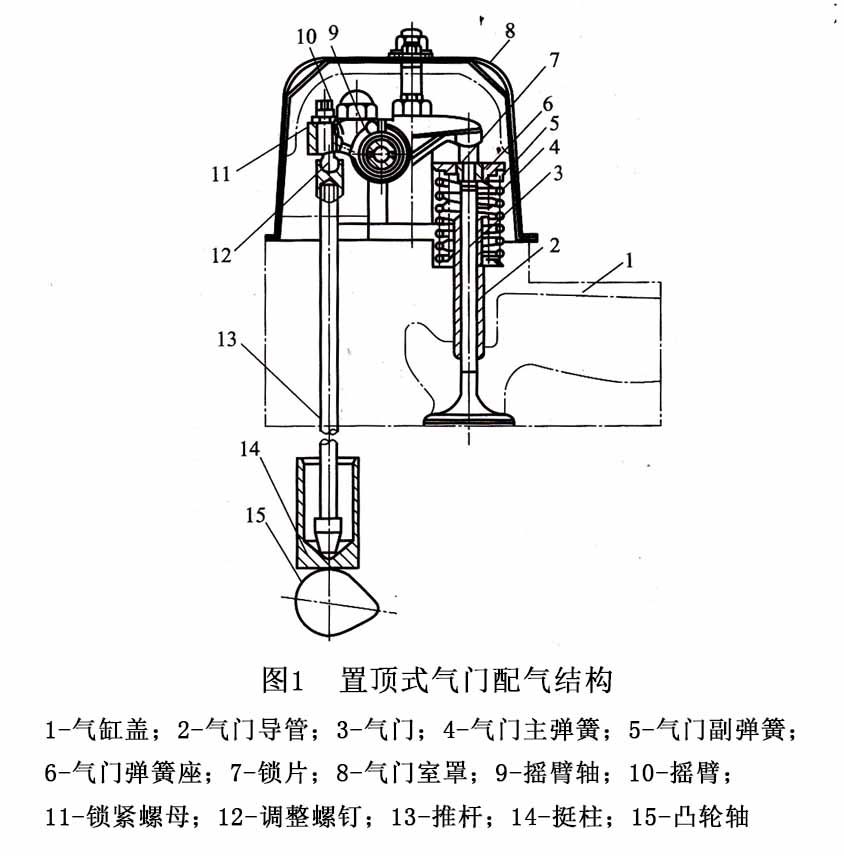

顶置式气门配气机构如图1所示，由凸轮轴、挺柱、推杆、气门摇臂和气门等零件组成。进排气都布置在气缸盖上，气门头部朝下，尾部朝上。如凸轮轴为了传动方便而靠近曲轴，则凸轮与气门之间的距离就较长。中间必须通过挺柱、推杆、摇臂等一系列零件才能驱动气门，使机构较为复杂，整个系统的刚性较差。

顶置式气门配气机构工作过程如下：凸轮轴由曲轴通过齿轮驱动。当柴油机工作时，凸轮轴即随曲轴转动，对于四冲程柴油机而言，凸轮轴的转速为曲轴转速的1/2，即曲轴转两转完成一个工作循环，而凸轮轴转一转，使进排气门各开启一次。当凸轮转到凸起部分与挺柱相接触时，挺柱开始升起。通过推杆和调整螺钉使摇臂绕摇臂轴转动，摇臂的另一端即压下气门，使气门开启。在压下气门的同时，内外两个气门弹簧也受到压缩。当凸轮轴凸起部分的最高点转过挺柱平面以后，挺柱及推杆随凸轮的转动而下落，被压紧的气门弹簧通过气门弹簧座和气门锁片，将气门向上抬起，最后压紧在气门座上，使气门关闭。气门弹簧在安装时应有一定的预紧力，以保证气门与气门座贴合紧密而不致漏气。
