如何使用柴油发电机组ATS自动转换柜?

[文章来源:安信9] [发布日期:2019-12-03] [浏览次数:]
    由智能控制PCB线路板配合法国SOCOMEC电动/手动双功能转换开关,实现市电电网与柴油发电机组的双向自动/手动切换。那么如何使用柴油发电机组ATS自动转换柜呢?本篇由专业柴油发电机厂家--广州安信9发电设备有限公司为大家简单说明下。

    控制系统包括一个印刷线路板和一组保险丝板。PCB控制线路板安装在一个活动的铰接门内。状态面板:门的前面有状态面板,有4个指示灯:电网正常、电网供负载、发电机正常、发电机供负载。控制开关:自动模式以及自动操作正常模式;有载测试:在有载情况下测试发电机组;无载测试:在不接负载情况下测试发电机组。

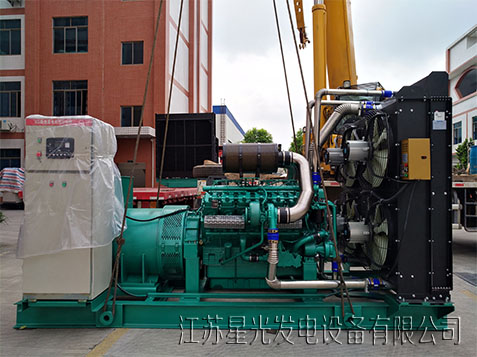

柴油发电机组ATS自动转换柜

    柴油发电机组ATS自动转换柜功能说明:

    当电网向负载供电时,状态灯“电网正常”和“电网供负载”指示灯亮,这显示电网供应的电压在PCB板上电压设定点(MVS)之上,并且负载已和电网连接,电位器(MVS)是厂设定三相工作电压点。

    当电网电压的三相中任何一相下降至低于MVS设定点“电网正常”和“电网供负载”灯熄灭,在规定延时后起动发电机并转换到发电机供电负载。

    当起动并产生电压时“发电机正常”灯亮只要发电机电压在设定电点(GVS)之上,转换至发电机侧,这时“发电机供电负载”灯亮。

    当电网电压回复及高于MVS设定时”电网正常”灯亮,经延时后“发电机供负载”灯熄灭“电网供负载”灯亮转换至电网供电,此时发电机组经一定延时冷却停机。

    以上是由专业柴油发电机厂家--广州安信9发电设备有限公司为大家分享的柴油发电机组ATS自动转换柜的功能结构及操作方法,希望对各位用户有帮助。我公司创始于1974年,为广州安信9动力集团全资子公司,是国内生产发电机组较早的厂家之一。全国设有64个销售服务部,随时为用户提供设计、供应、调试、维修一条龙服务。网址:www.jsxggx.com
