发电机组启动机拆卸步骤

[文章来源:天辰] [发布日期:2017-07-14] [浏览次数:]

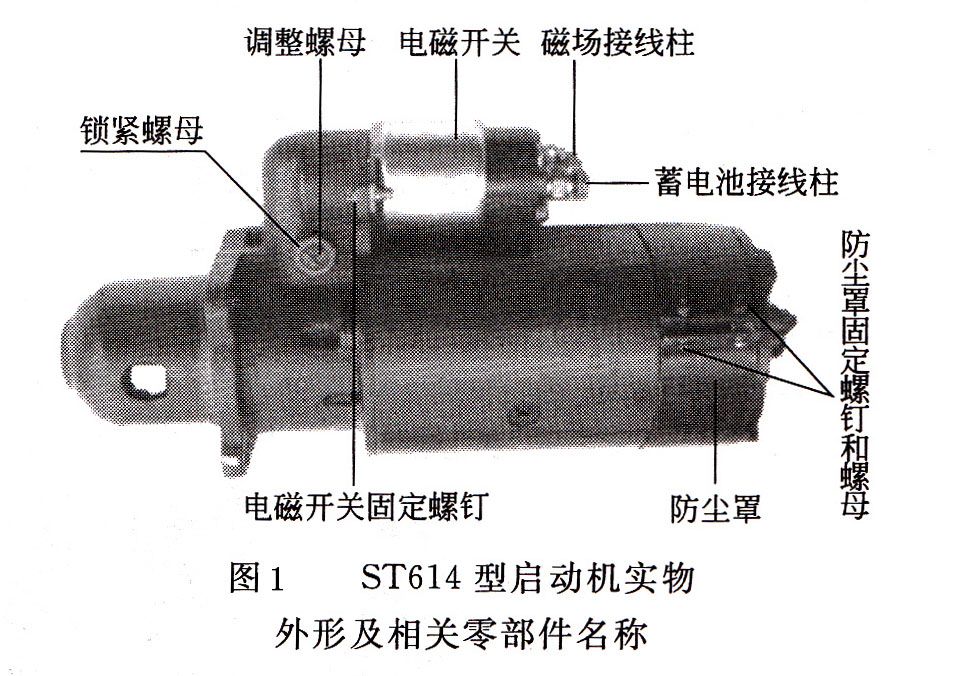

   柴油发电机组配用的最常见启动机型号为ST614,其实物外形及相关零部件名称如图1所示。下面以ST614型启动机为例,介绍其拆卸步骤。

全自动发电机
   1、将启动机外部的油污擦干净,用螺丝刀和开口扳手拆下后端盖上的防尘罩。
   2、拆卸连接励磁线圈与电刷架铜条的固定螺钉并取出全部电刷。
   3、拆下连接启动机前、后端盖的两根长螺栓,并取下后端盖。
   4、用梅花扳手拆卸启动机壳体上与电磁开关的连接铜条,然后将前端盖连同电枢一起从壳体内取出。
   5、从前端盖上拆下固定中间支承板上的两个固定螺钉,然后拆下拨叉在前端的偏心螺钉,再从前端盖中取出电枢和驱动机构。

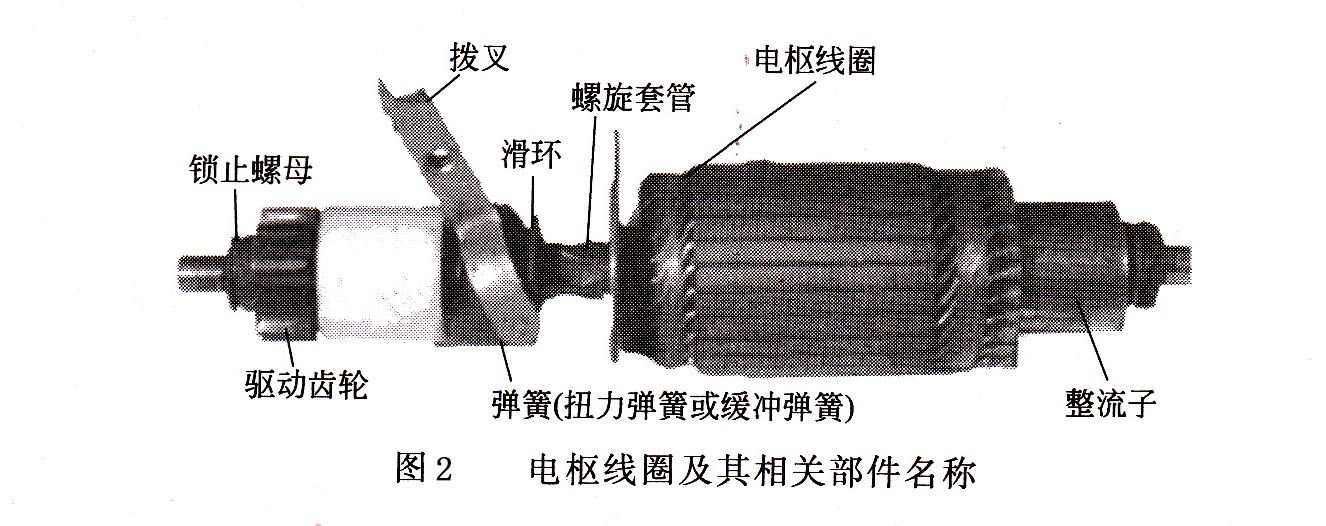

   6、拆下电枢轴前端盖上的锁止螺母(如图2所示),取下驱动齿轮总成。
全自动发电机组
   7、用扳手拆下固定电磁开关的两个螺钉并取下电磁开关。
   以上是广州天辰发电设备有限公司为您介绍的发电机组启动机拆卸步骤。我司是专业的发电机组,柴油发电机组,康明斯发电机组,
