柴油发电机组直流电动机结构及电气原理

[文章来源:天辰] [发布日期:2017-07-12] [浏览次数:]
   直流电动机是输出转矩的原动力,其结构多数采用四极串励电动机。这种电动机在低速时输出转矩大,过载能力强。

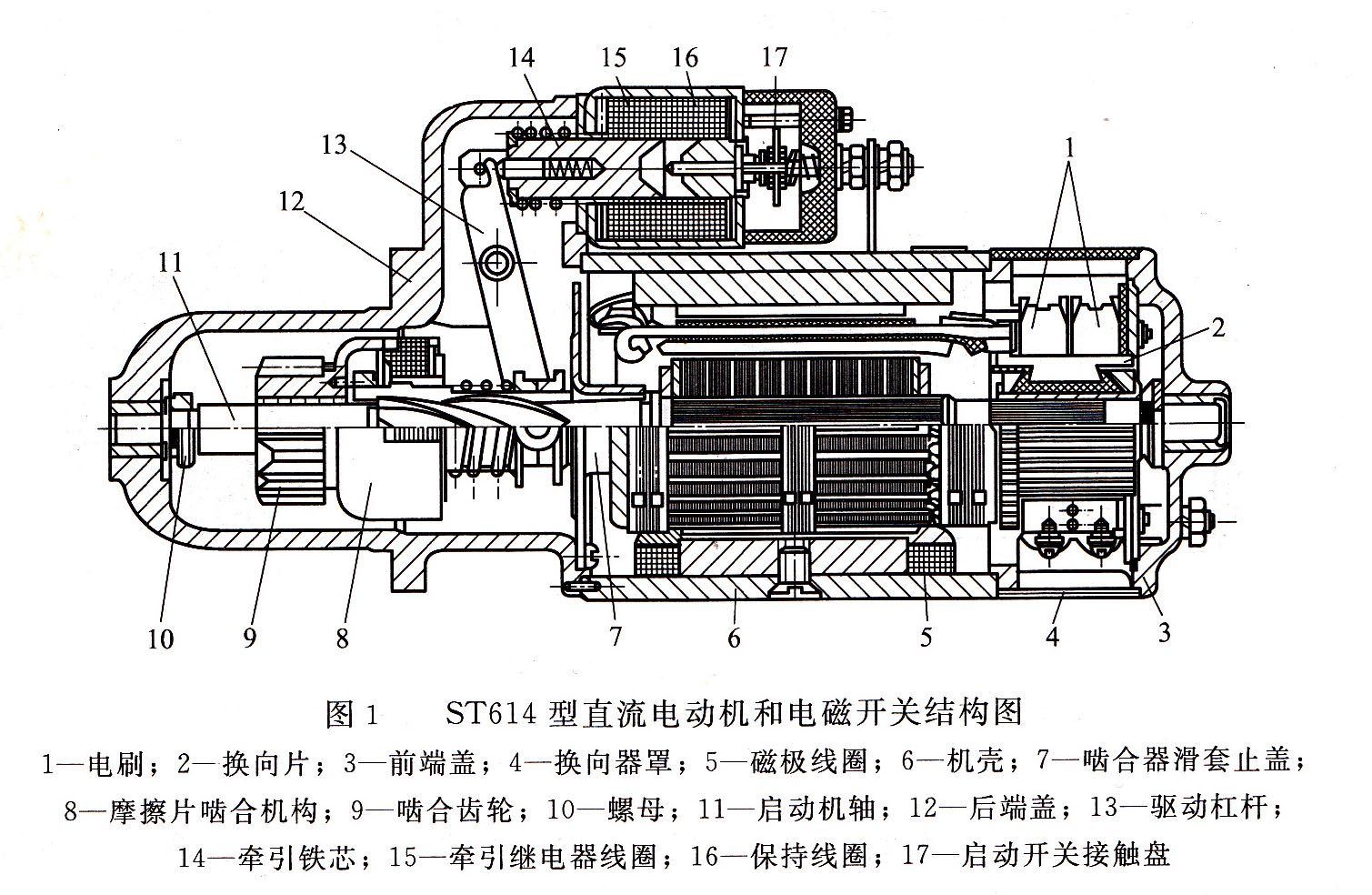

   如图1所示为ST614型直流电动机和电磁开关的结构图。它由串励式直流电动机作启动机,其功率为5.3KW,电压 24V,此外,还有电磁开关和离合机构等部件。

ST614直流电动机

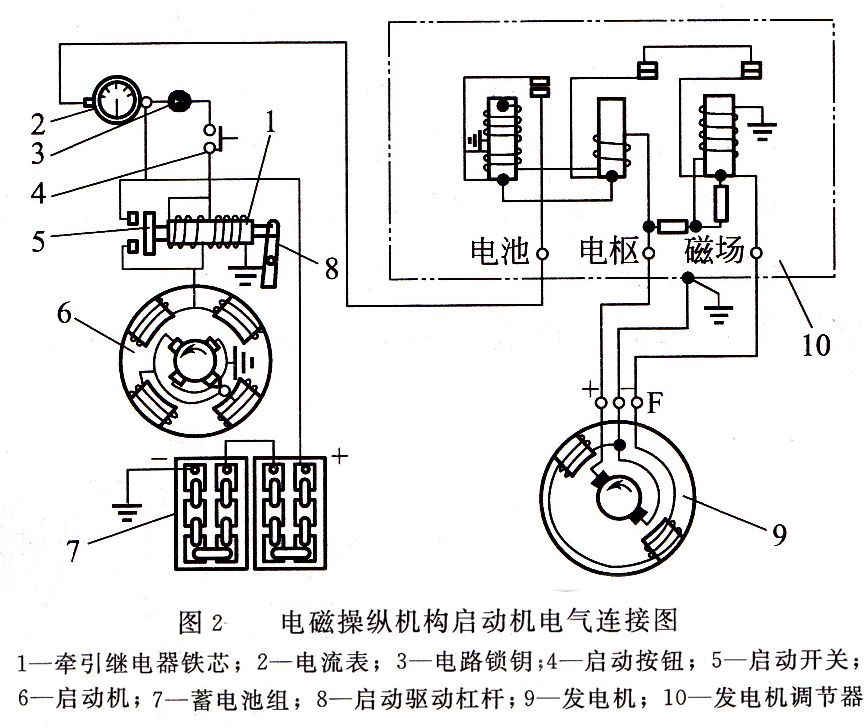

   图2为电磁操纵机构启动机电气连接图。启动时,打开电路开关,按下启动按钮,电路接通,电流通往牵引电磁铁的两个线圈,即牵引电磁铁线圈和保持线圈,两个线圈产生同一方向的磁场吸力,吸引铁芯左移,并带动驱动杠杆摆动,使启动机的齿轮与飞轮齿圈进行啮合。铁芯继续向左移,于是,启动开关触点闭合,启动直流电动机电路接通,直流电动机开始运转工作,同时启动开关使与之并联的牵引继电器线圈短路,牵引继电器由保持线圈所生产的磁场吸力保持铁芯位置不动。

启动机电气连接图

   启动后,及时松开启动按钮,使其回到断开位置,并转动电路开关,切断电源,此时,由于电路已切断,保持线圈磁场消失,在复位弹簧的作用下,铁芯右移复原位,直流电动机断电停转。同时,齿轮驱动杠杆也在复位弹簧的作用下使齿轮退出啮合。
