发电机组风冷式冷却系统有哪些布置形式

[文章来源：天辰] [发布日期：2017-07-10] [浏览次数：]

发电机组风冷式冷却系统采用空气作为冷却介质。由风扇产生的高速运动的空气直接将高温零件的热量带走，使柴油机在最适宜的温度下工作。在气缸和气缸盖外壁都布置了散热片，用以增加散热面积，还布置了导风罩、导流板、用以合理地分配冷却空气和提高空气利用率，使冷却效果更有效和均匀。风冷系统主要由散热片、风扇、导风罩和导流板等组成。与相比，风冷系统具有零件少、结构简单、整机重量较轻、使用维修比较方便和对地区环境变化适应性好等优点；但风冷系统也有噪声较大、热负荷较高、风扇消耗功率较大和充气系数较低等缺点。

根据柴油机气缸的排列、风扇类型和安装位置，风冷系统的布置常有以下几种：

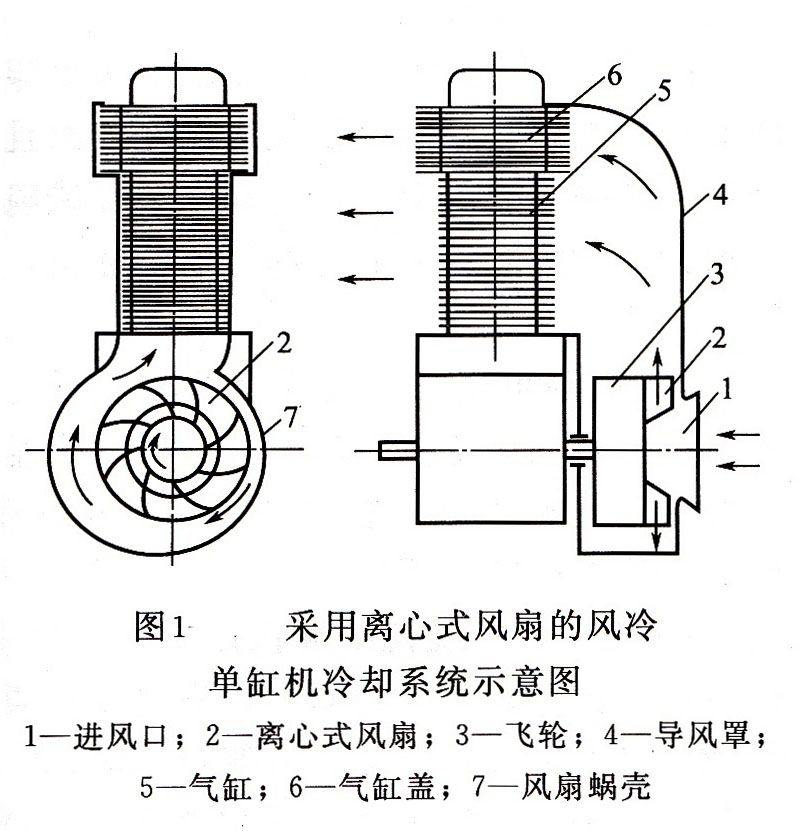

1、采用离心式风扇的柴油机冷却系统如图1所示。单缸柴油机的离心式风扇往往与飞轮铸在一起，布置在柴油机后端，由曲轴直接驱动。空气由进风口轴向吸入，从风扇蜗壳流出的气流由导风罩引向气缸和气缸盖进行冷却。这种布置结构简单、紧凑，没有专门的风扇驱动机构，冷却气流流转弯少，流动阻力较小，小型风冷柴油机多采用。

2、采用轴流式风扇的直列式多缸柴油机的冷却系统如图2所示。轴流式风扇通过V带由曲轴驱动，风扇布置在柴油机前端。空气轴向流动，由风扇吸入并压进由导风罩组成的风室中，分别冷却各个气缸后经分流板流出。设置分流板是为了合理地组织空气流动的路线，以达到提高冷却效果和使各缸冷却较均匀的目的。

3、采用轴流式风扇的V型柴油机的冷却系统如图3所示。轴流式风扇布置在发动机前端的两排气缸夹角中间，通过V带由曲轴驱动。冷却后的空气分别由两排气缸的下侧排出。

以上是广州天辰发电设备有限公司为您介绍的发电机组风冷式冷却系统有哪些布置形式。我司是专业的发电机组，柴油发电机组，康明斯发电机组，沃尔沃发电机组的生产商，是国内生产发电机组，柴油发电机组较早的厂家之一。更多关于发电机组的介绍/柴油发电机组的技术及报价欢迎拨打天辰热线：13878198542
