国产柴油发电机组柱塞式B型喷油泵的结构

[文章来源：天辰] [发布日期：2017-06-20] [浏览次数：]

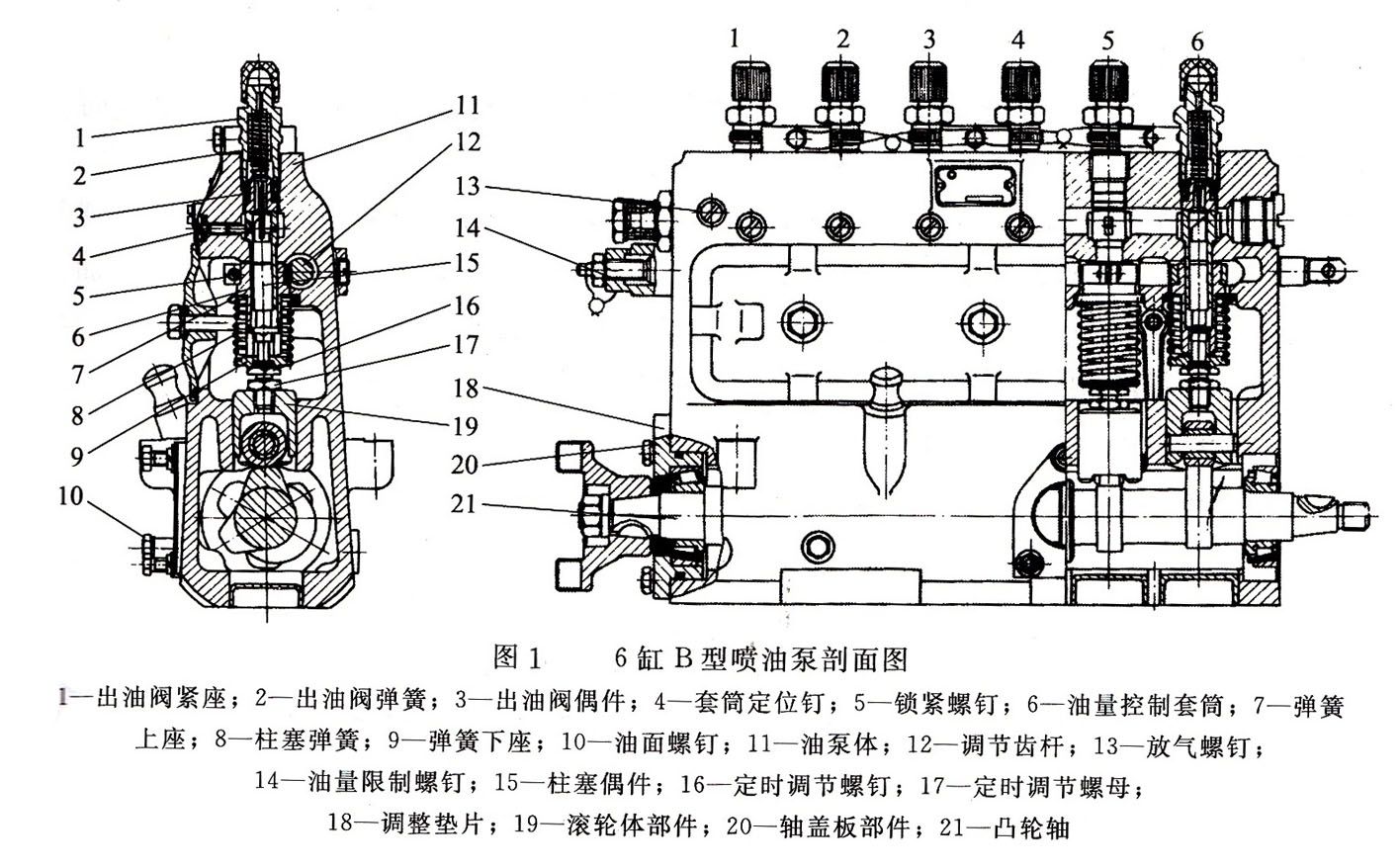

组B型喷油泵固定在柴油机机体一侧的支架上，由柴油机曲轴经正时齿轮驱动。喷油泵凸轮轴和驱动轴用联轴器连接，调速器装在喷油泵的后端，其结构如图1所示。

1、泵体
为整体式，中间有水平隔壁分成上室和下室两部分。上室安装分泵和油量控制机构，下室安装传动机构并装有适量的机油。

上室有安装柱塞副的垂直孔，中间开有纵向低压油道，使各柱塞套与周围的环形油腔互相连通。油道一端安装进油管接头，另一端用螺塞堵住。上室正面两端分别设有一个放气螺钉，需要时，可放出低压油道内的空气。

中间水平隔壁上有垂直孔，用于安装滚轮传动部件。在下室内存放润滑油，以润滑传动机构，正面设有机油尺和安装输油泵的凸缘。输油泵由凸轮轴上的偏心轮驱动。上室正面设有检视窗口，打开检视口盖，可以检查和调整各缸供油量和相邻两缸的供油间隔。

2、分泵
是喷油泵的泵油机构，其个数与气缸数相等，各分泵的结构完全相同。主要包括柱塞偶件、柱塞弹簧、弹簧上座、弹簧下座、出油阀偶件、出油阀弹簧和出油阀紧座等部件组成。

3、油量控制机构
用于根据柴油机负荷和转速的变化，相应转动柱塞以改变喷油泵的供油量，并对各缸供油的均匀性进行调整。B型泵采用齿杆式油量控制机构。

4、传动机构
用于驱动喷油泵，调整其供油提前角。由凸轮轴、滚轮传动部件等组成。凸轮轴在两端的圆锥轴承上，其前端装有联轴器，后端与调速器相连。为保证在相当于一个工作循环的曲轴转角内，各缸都喷油一次，四冲程柴油机喷油泵的凸轮轴转速应等于曲轴转速的1/2。

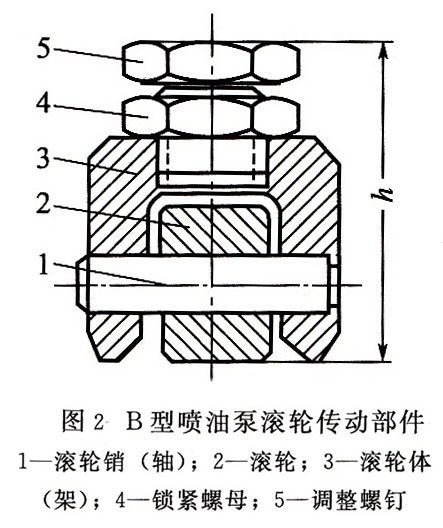

滚轮传动部件是由滚轮体、滚轮、滚轮销、调整螺钉和锁紧螺母等零部件组成，如图2所示。其高度采用螺钉调节。滚轮销长度大于滚轮直径，卡在泵体上的滚轮传动部件导向孔的直槽里，使滚轮体只能上下移动，不能转动。
