发电机自励式励磁系统可分为几种形式？

[文章来源：天辰] [发布日期：2017-05-25] [浏览次数：]

励磁功率由本身供给的励磁系统称自励式励磁系统。在他励式励磁系统中，交流励磁机是旋转机械，而在自励式励磁系统中，励磁变压器和整流器等都是静止元件，所以自励式励磁系统又称全静态励磁系统。自励式励磁系统可分为下列几种形式：

一、自并励系统

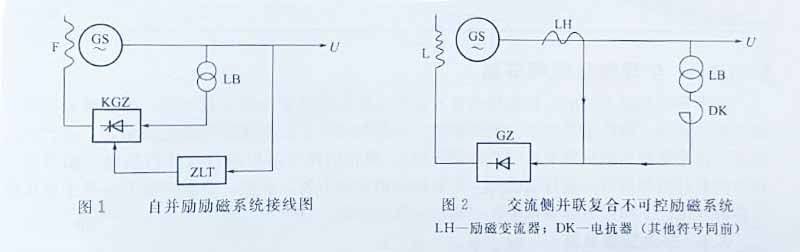

由同步发电机电压取得励磁功率的自励系统，自并励励磁系统。如图1所示，自并励励磁系统的接线图。同步发电机发出的交流电，经励磁变压器变换到所需电压后（低压小容量机组有的直接从机端引入；有的由同步发电机的辅助绕组发出交流电），由晶闸管或电力二极管整流变成直流，供给励磁绕组建立磁场。自动调节器按发电机输出电压变化情况自动调节励磁电流。

二、自复励励磁系统
由同步发电机的电压和电流两者取得励磁功率的自励系统，称为自复励励磁系统。按励磁电流复合位置又有直流侧复合方式和交流侧复合方式。中小容量柴油发电机组主要是交流侧并联复合不可控励磁系统，如图2所示。励磁变压器串接一个电抗器后与励磁变流器并联，两者的输出先复合叠加，然后经硅整流器整流后供给同步发电机励磁。这种励磁系统由于能反映发电机的电压、电流及功率因数，也称不可控相复励系统。

如果除了并联的励磁变压器外，还有与发电机定子电流回路串联的励磁交流器（或串联变压器），二者结合起来，则构成所谓自复励方式。结合的方案有四种：
1、直流侧并联自复励方式
2、直流侧串联自复励方式
3、交流侧并联自复励方式
4、交流侧串联自复励方式
