怎么选用柴油发电机组控制屏的电压互感器

[文章来源:天辰] [发布日期:2017-05-22] [浏览次数:]
   组控制屏内主要设备与仪表有自动空气开关、电压互感器和电流互感器等。电压互感器的结构和普通变压器相似,主要由硅钢叠成的铁芯和绕在铁芯外边的两个绕组组成,它将高电压变成低电压,那么要怎么选用电压互感器呢?大家来了解一下:

   1、电压互感器的工作电压应等于或小于互感器的额定电压。

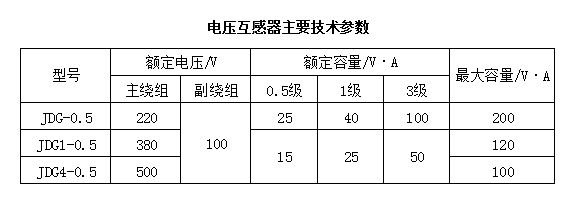

   2、电压互感器的额定容量应大于负载的最大容量,以保证其具有相应的准确度。电压互感器在不同准确度时的额定容量如下表。用于计费用的表应采用准确度为0.5级的电压互感器,用于一般测量仪表和继电器应采用准确度为1级的电压互感器,用于估计被测数值的测量仪表(如电压表)可采用准确度为3级的电压互感器。


   3、电压互感器、继电器和测量仪表的接线应注意相别、极性,确保测量仪表的计数和保护动作准确。

   4、电压互感器副方负载的各电压线圈应并联连接,电压互感器副绕组不允许短路。

   5、电压互感器的副方接线,对于中性点不接地的小型发电机组而言,为了节省一只互感器,一般可采用V-V接线方式。有同期要求电压互感器副方采用B相接地时,当电压互感器副 方熔断,电压互感器副绕组将失去B相接地点。为了实现保护接地,应在副方中点装设击穿保护器。

  以上是广州天辰发电设备有限公司为您介绍的选用柴油发电机组控制屏的电压互感器需要注意的事项,希望对您有用。我司是沃尔沃发电机玉柴发电机授权OEM中国柴油发电机组配套厂家。我公司始创于1974年,在全国设有64个销售服务部,长期为用户提供技术咨询,免费调试,免费检修,免费培训服务。更多详情欢迎拨打天辰热线:13878198542
