135系列基本型陆用组闭式循环冷却系统，采用冲制铆制的双层托板风扇，作为对风冷式的水、油散热器强制鼓风冷却之用。按柴油发电机组机型和标定功率的不同，可配用不同规格的风扇，如图1所示。其中4、6缸和12缸非增压型柴油发电机组的风扇有吸风式和吹风式两种结构，用户可根据需要在订货时任选一种，其它各型风扇只有吹风式一种。

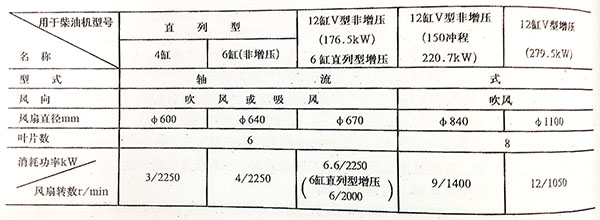

                  如图1：柴油发电机组风扇规格

柴油发电机组工作时，按其旋转方向，根据风叶的凹弧面应为压风面的原则采判断风扇是吹风式还是吸风式，例如面向柴油发电机组前端看，如果风扇的压风面（凹弧面）面向您时，即为吹风式；反之非压风面（凸弧面）面向您时则为吸风式（如图2所示）。安装风扇时切勿装反，否则风叶的非压风面将成为压风面，影响风扇风量，使散热器的散热效果下降。

风扇安装在柴油组上的方式有两种：一种将风扇直接安装在用三角橡胶带传动的水泵上（如图2b），另一种安装在专用的风扇座架上，如图2所示。

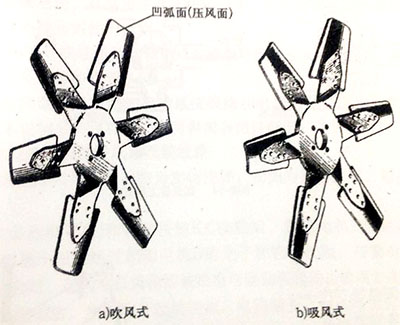

                     图2：发电机组吹风式和吸风式风扇和结构差别

应定期检查风扇的安装是否牢固，所有风叶是否有铆钉松动、裂纹和碰弯变形现象，如发现应即换新，以免因风扇的平衡度变差而折断风叶和打坏水散热器等事故的发生。应定期调整的松紧程序，太紧会引起轴承过度磨损；太松又将使风扇的风量下降，影响散热效果。不能用手扳动风扇来盘动柴油发电机组，以免风味变形而损坏。应定期直通式压注油杯内加注适量的黄油。
